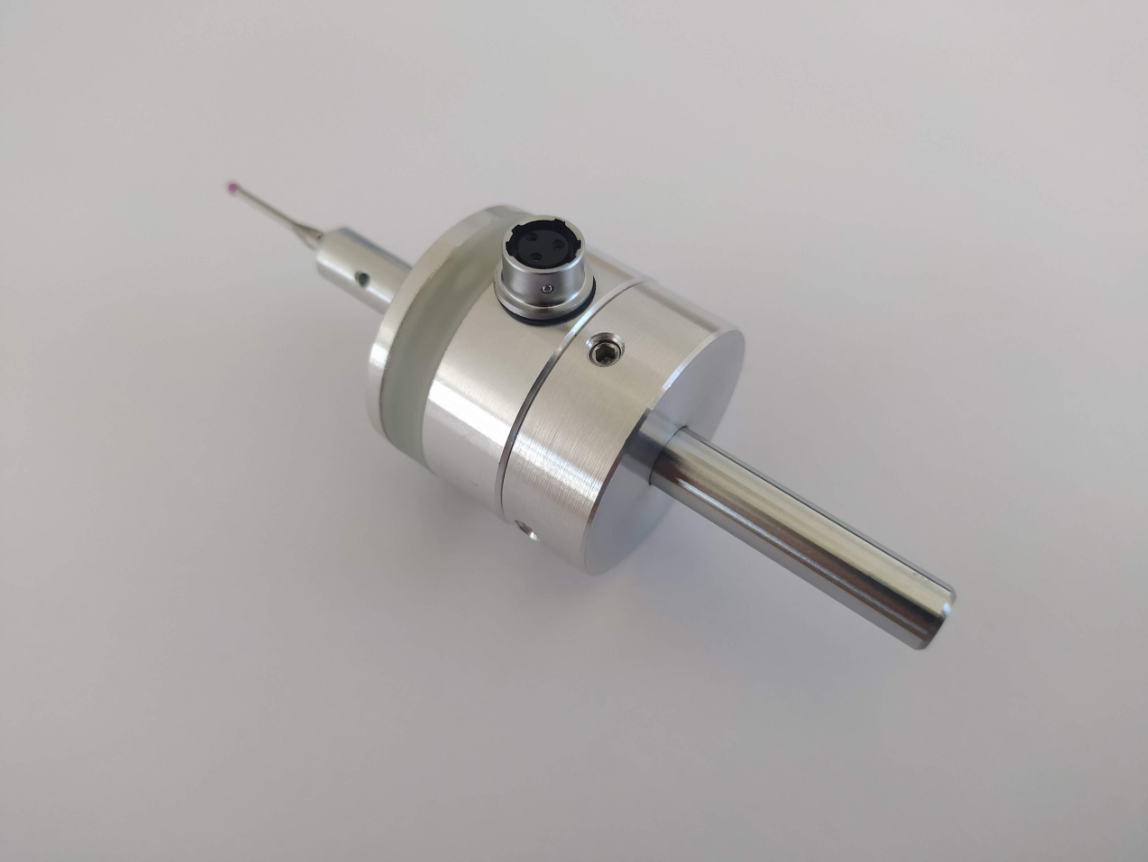

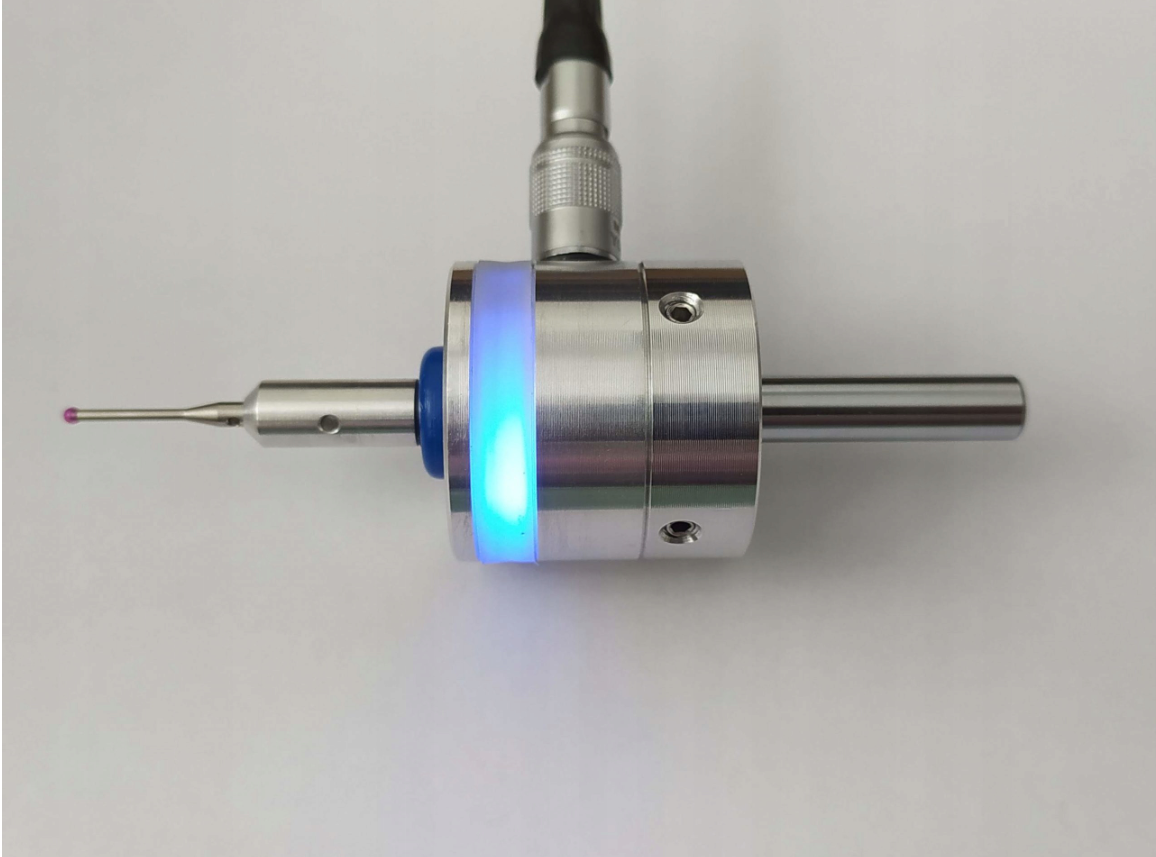

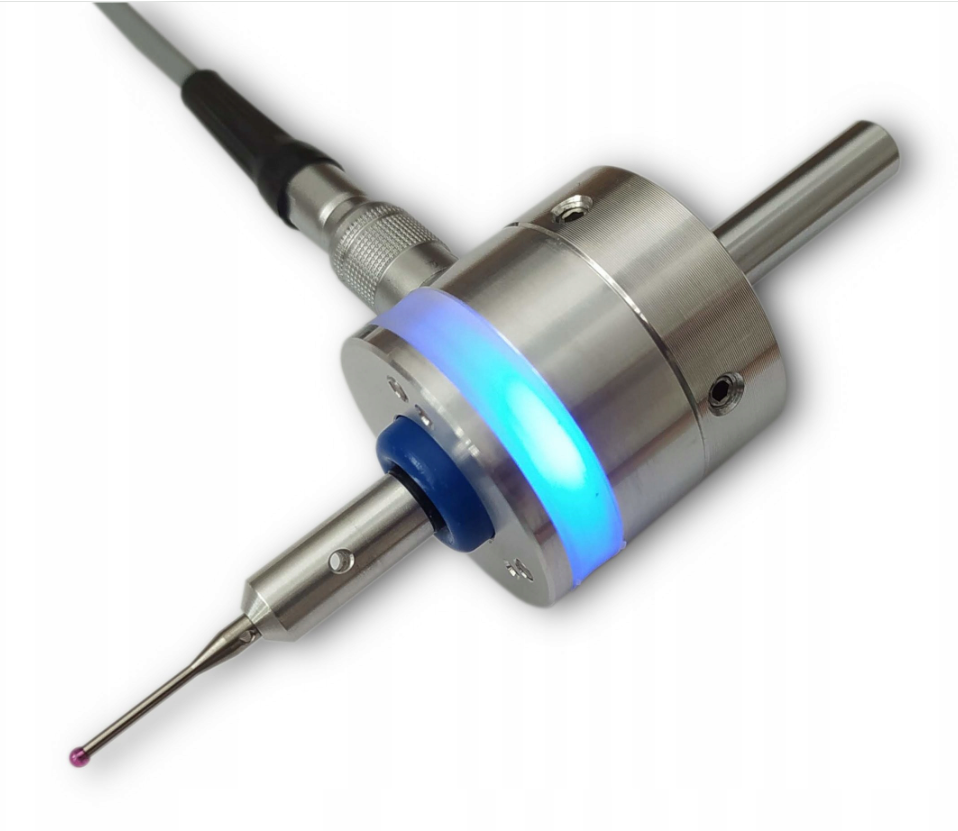

Зонд дозволяє виконувати 3D-сканування поверхні, вимірювання діаметра та розмірів, знаходити центр отвору або вала, або позиціонувати його на краю об'єкта.
Технічні характеристики:
- Напрямки вимірювання: ±X; ±Y; -Z
- Максимальне відхилення наконечника: XY = 12 градусів; Z = 3 мм
- Сила спрацьовування: XY = 0,5 – 1 Н; Z = 2,5 Н
- Повторюваність (в односпрямованому напрямку): менше 5 мкм для щупа 20 мм та максимальної подачі вимірювання 50 мм/хв
- Функція виходу: швидкий електронний перемикач (NPN-NC)
-
Контакти: позолочені
- Струм комутації: макс. 300 мА
- Сигналізація: світлодіоди (червоний та синій)
- Робоча напруга: 2 - 5,5 В постійного струму
- Довжина кабелю: 2 м (зі швидкоз'єднувальним штекером)
- Корпус: алюмінієвий сплав
- Тримач зонда: з функцією центрування та 8-міліметровим стрижнем
- Наконечник (вимірювальний штифт): довжина 320 мм з рубіновою кулькою 2 мм
- Розміри (без ручки): (Г) 35 [мм], (В) 31,5 [мм], вал з подовжувачем: 40 [мм]
-
Клас захисту: IP64 (водонепроникний)
