Локатор кабелів та проводів

Виявлення та трасування кабелів у стелях, стінах та підлогах

Відповідно до потреб клієнтів, LKO-720 оснащений спеціально розробленою 3D-антеною, яка підвищує точність визначення місця розташування кабелів. Визначення напрямку кабелів у бетоні товщиною до 5 см більше не є проблемою.

Розташування розеток та вимикачів у будівлях

Імпульси, що генеруються передавачем LKN-720, мають спеціальну частоту, яка дозволяє знаходити та ідентифікувати розетки у струмових та знеструмлених ланцюгах.

Ідентифікація захисних пристроїв в електрощиті

Завдяки точному датчику в LKO-720 та додатковим зондам (контактним та безконтактним), ідентифікація захистів окремих кіл є легкою та швидкою.

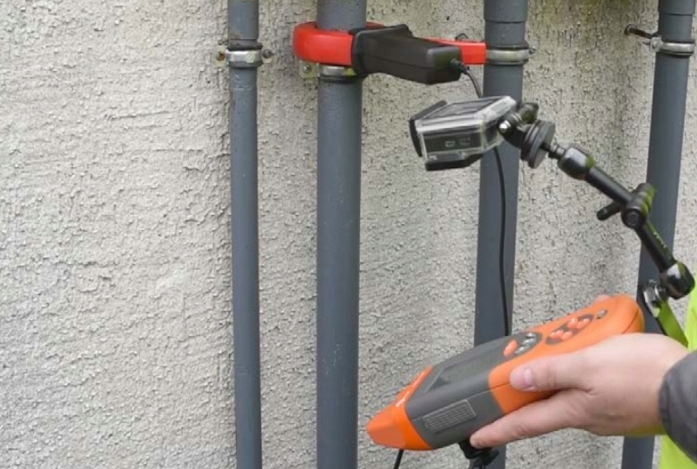

Фрезерування в напрямних без зовнішнього доступу

LKO-720 із затискачами C-8, під час використання в режимі струму або іншому режимі індукування струму, дозволяє ідентифікувати провід шляхом індукування сигналу струму.

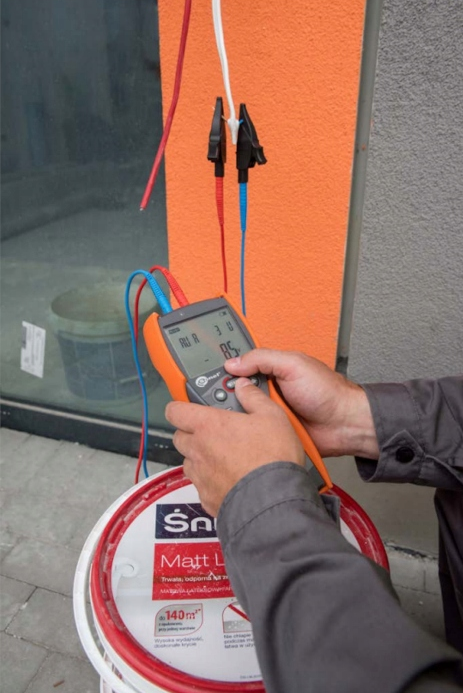

Безконтактне виявлення проводів під напругою

LKO-720 дозволяє точно знаходити дроти під напругою – як у повітрі, так і в бетоні – без використання додаткових зондів.

Основні характеристики

• Розташування проводів і кабелів під напругою та без напруги
• Прокладання кабелю,
• Відстеження струмопровідних труб водопровідної або центральної системи опалення
• Плавне та точне націлювання
• Режим фазового виявлення
• Робота в широкому діапазоні номінальних напруг - до 500 В RMS
• П'ять режимів роботи локатора - напруга, струм, струм-напруга, живлення та кліщі
• Точне визначення місцезнаходження завдяки додатковим аксесуарам, таким як контактний або безконтактний зонд, вимірювальні затискачі
• 3D-функція в приймачі - визначення напрямку потоку струму
• Приймач працює з чотирма передавачами одночасно для виявлення обривів або ідентифікації кабелів.
• Яскравий світлодіодний ліхтарик
• Роз'єм для навушників на ресивері
• Підсвічування екранів для роботи в темряві
• Передача стану батареї та налаштувань передавача на приймач
• Вимірювання напруги на об'єкті до 500 В RMS
• Три рівні посилення в передавачі
• Автоматичний або ручний вибір режимів роботи
• Оновлення програмного забезпечення через USB

Додаткові сфери застосування

• Виявлення обривів у кабелях та проводах
• Розташування коротких замикань між проводами
• Прокладання екранованих кабелів
• Прокладання кабелів у металевих каналах
• Прокладання підземних кабелів
• Трасування водопровідних, каналізаційних та опалювальних труб за допомогою додаткових зондів

Технічні дані:

• Тип ізоляції: подвійна відповідно до PN-EN 61010-1
• Категорія вимірювання передавача: III 600 В відповідно до PN-EN 61010-1
• Клас захисту передавача згідно з PN-EN 60529: IP67
• Ступінь захисту приймача відповідно до PN-EN 60529: IP40
• Живлення передавача: 4 лужні батарейки типу АА або 4 акумуляторні нікель-металгідридні батарейки
• Максимальна робоча напруга передавача: 500 В RMS
• Максимальна глибина об'єкта випробування: (режим «I») 2 м
• Максимальна дальність дії безконтактного неонового зонда  в повітрі: 50 см
• Максимальна дальність безконтактного неонового зонда в бетоні: 5 см
• Живлення приймача: лужна батарейка 9 В 6LR61
• Робоча температура: -10°C...+50°C

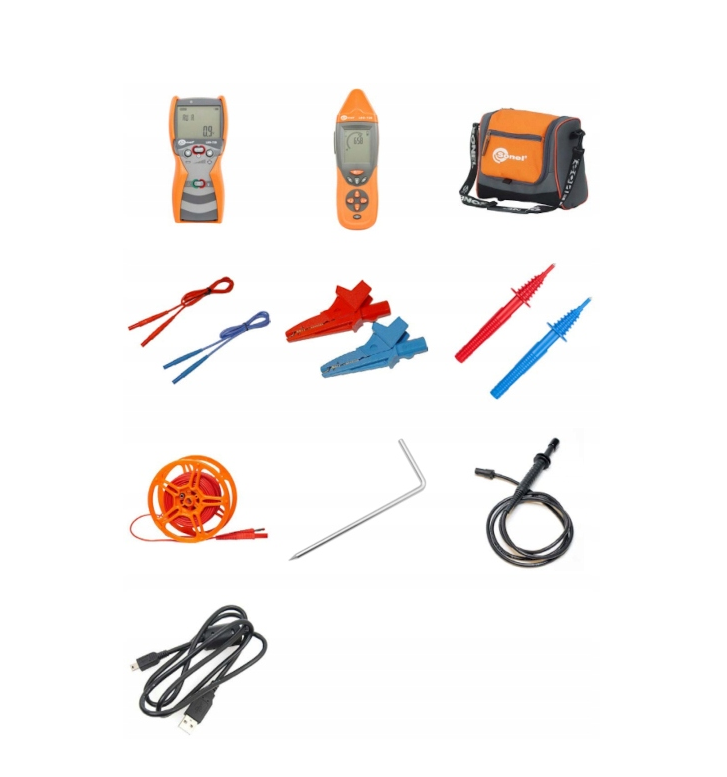

В комплекті:

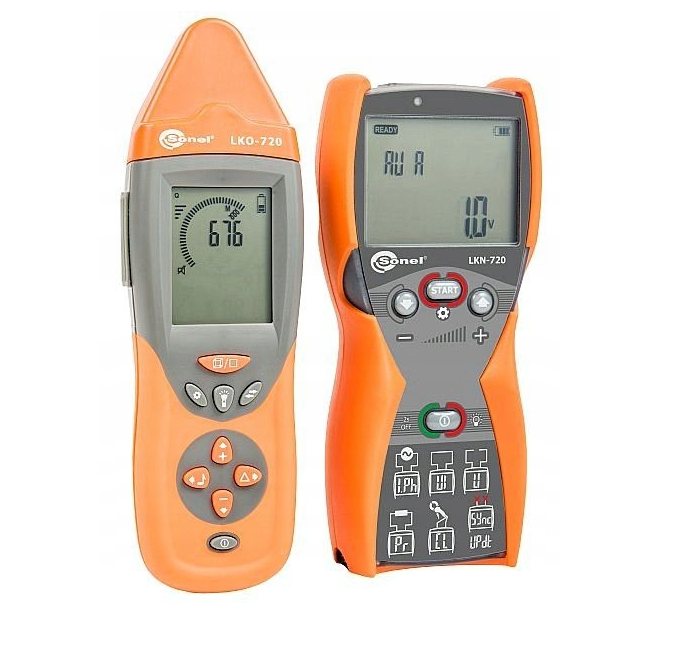

• Передавач LKN-720
• Приймач ЛКО-720
• Корпус М-6
• Лужна батарейка 6LR61 (1604A) 9V
• Кабель 1,2 м 1 кВ (штекери типу "банан") червоний/синій
• Затискач «крокодил» 1 кВ 20 А червоний/синій
• Штифтовий зонд 1 кВ (роз'єм типу "банан") червоний/синій
• 20 м червоний кабель 1 кВ на котушці (штекери типу "банан")
• Вимірювальний зонд для забивання в землю (25 см)
• Безконтактний зонд
• Кабель для передачі даних Mini-USB
• Джгут проводів вимірювального приладу (тип M-1)
• Декларація про перевірку
